Yanlış alarmı tetikleyen bir tıbbi destek, bir süre kullanımdan sonra zeminde duran ısıtıcının devrilme korumasının arızalanması veya akıllı ev cihazının düzensiz davranması gibi eğimle ilgili arızalı bir ürünle ilgili bir sorunu gidermek için saatler harcadıysanız, büyük olasılıkla mekanik bilyeli eğim anahtarındaki kontaklar oksitlenmiş veya paslanmıştır. Bir eğim anahtarı tedarikçisi olarak bu tür satış sonrası sorunlarla sık sık karşılaşıyoruz: prototipler mükemmel şekilde test ediliyor ancak seri üretim ve nakliye sonrasında toz, ısı ve nem, metal temas noktalarının yavaş yavaş paslanmasına neden olarak koruma fonksiyonunun arızalanmasına yol açıyor.
Birçok mühendisin ilk içgüdüsü, anahtarları ucuz mekanik bilyalı anahtarlarla değiştirmektir, ancak sorun tekrarlanmaya devam edecektir. Bugünkü blog yazımızda fotoelektrik eğim anahtarlarını anlamanıza yardımcı olacağız. En büyük avantajları metal temaslarının olmaması, korozyon ve aşınmayı kaynağında ortadan kaldırmalarıdır. Bu ürünün projeniz için uygun olup olmadığını hızlı bir şekilde belirlemenize yardımcı olmak için teknik jargonu atlayıp gerçek dünyadaki projelerden elde edilen pratik bilgileri paylaşacağız.
Optoelektronik Eğim Anahtarı Nasıl Çalışır?
Geleneksel top tipi eğim anahtarları, bir devre oluşturmak için metal kontaklarla doğrudan temas kuran metal bir bilyeye dayanır; bu, nem ve toz nedeniyle kontakların oksidasyonuna ve korozyonuna yol açabilir. Buna karşılık, fotoelektrik eğim anahtarları kızılötesi ışın algılama prensibiyle çalışır ve bir kızılötesi yayıcı, bir alıcı ve hareketli bir top içerir. Cihaz yatay olarak yerleştirildiğinde, top kızılötesi ışını bloke eder ve çıkış "bağlantı kesildi" sinyali gönderir; Önceden ayarlanmış tetikleme açısına ulaşmak için herhangi bir yöne eğildiğinde, top hareket ederek kızılötesi ışının geçmesine izin verir ve çıkış, "tetiklenen" bir sinyal gönderir.
Önemli Not:Bu cihazın hareketsiz bir akımı vardır ve yalnızca harici güç kaynağına sahip cihazlar için uygundur; pille çalışan ürünler için uygun değildir.
Bu seri, aralarından seçim yapabileceğiniz çeşitli tetikleme açıları sunar: CSX15PS (15°), CSX30PS (30°), CSX45PS (45°) ve CSX60PS (60°).Tetikleme açısı, anahtarın etkinleştirildiği eğim eşiğini ifade eder ve uygun modelin seçilmesinde temel faktördür.
Önemli Ürün Özellikleri (Okuyucuların İlgisini Çekecek Temel Satış Noktaları)
1. Metal fiziksel temas yok:korozyona dayanıklı ve aşınmaz: Elektrik iletkenliği metal kontaklara bağlı olmadığından, mekanik anahtarlarda görülen yaygın oksidasyon, pas ve aşındırma arızası sorunlarını tamamen ortadan kaldırır. 50.000 saate varan hizmet ömrüyle uzun süreli, sürekli güç kaynağı gerektiren ekipmanlar için uygundur.
2. 360° çok yönlü eğim algılama:Ekipmandaki her yönden eğim koruması ihtiyacını karşılayarak herhangi bir yönde eğimi algılar.

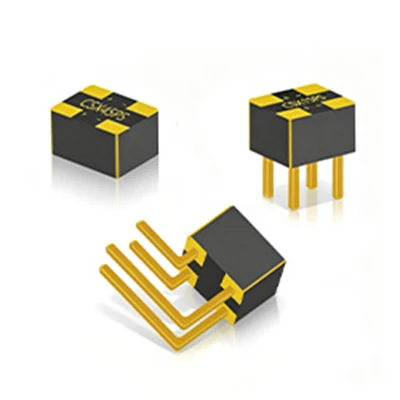

3. Esnek Kurulum ve Seri Üretim Yeteneği:4,2 × 3,2 × 3 mm standartlaştırılmış paket boyutuna sahiptir ve hem SMT yüzeye montajı hem de DIP delikli montajı destekler. Hem yatay hem de dikey devre kartlarına kurulabilmesi, onu hem prototip geliştirme hem de yüksek hacimli otomatik üretim için uygun hale getiriyor.
4. Geniş Sıcaklık Aralığında Kararlı Çalışma:Ev aletlerinde, tıbbi ekipmanlarda ve genel endüstriyel ortamlarda dahili sıcak hava akımlarının neden olduğu sıcaklık dalgalanmalarına dayanabilen 40°C ile +85°C arası çalışma sıcaklığı aralığı.
5. Basit Güç Kaynağı:3,3V / 5VDC'yi destekleyerek ana akım MCU kontrol kartlarıyla doğrudan entegrasyona olanak tanır.
Genel Elektriksel Özellikler
●Çalışma Gerilimi: 3.3V / 5VDC
●Çalışma Akımı: 10mA
● Hizmet Ömrü: 50.000 saat
●Çalışma Sıcaklığı: -40°C ila +85°C
İhtiyaçlarınızla nasıl uyum sağladıklarını hızlı bir şekilde değerlendirmenize yardımcı olacak gerçek dünyadan proje örnekleri
Vaka Çalışması 1 | Tıbbi Bakım Standları için Eğim Koruması-Model Seçimi: CSX15PS (15° Tetik)
Proje Gereksinimleri:Ekipmanın en ufak bir eğiminde hızlı bir alarm tetiklenmeli ve güç kesilmelidir; ekipman yıl boyunca güçte kalır, bu nedenle temas korozyonu ve arıza önlenmelidir; harici bir güç kaynağı tarafından çalıştırılır. Neden Seçmelisiniz: 15°'lik düşük bir açıyla hızlı tetikleme, hassas ve güvenli bir yanıt sağlar; optokuplörün temassız tasarımı, uzun süreli kullanımdan kaynaklanan temas korozyonu endişelerini ortadan kaldırır; hem SMT hem de DIP montaj seçenekleri farklı PCB tasarımlarına uygundur.
Durum 2 | Yerde Duran Alan Isıtıcıları için Devrilme Koruması-Model CSX30PS (30° Tetikleme)
Proje Gereksinimleri:Cihaz 30° eğildiğinde elektrik kesintisi koruması; cihaz ısı ve toz içeriyor; operasyonel titreşimler yanlış tetiklemelere neden olmamalıdır; harici bir AC güç kaynağı tarafından çalıştırılır. Neden Seçmelisiniz: Küçük cihazlarda devrilmeye karşı koruma için standart eşik 30°'dir; sızdırmaz muhafaza iç ısıyı ve tozu izole eder; temassız tasarım, geleneksel bilyeli anahtar mekanizmalarıyla ilişkili eskime ve arıza sorunlarını ortadan kaldırır.
Öz Değerlendirme Kontrol Listesi: Bu Ürünün Satın Alınmaya Değer Olup Olmadığını Hızlıca Belirlemenize Yardımcı Olur
Aşağıdaki soruları okuduktan sonra bu projenin sizin için uygun olup olmadığına karar verebileceksiniz:
✅Projeniz aşağıdaki koşulları karşılıyorsa bu ürün satın alınmaya uygundur:
1. Cihaz, harici bir güç kaynağı tarafından çalıştırılır ve 10 mA hareketsiz çalışma akımını idare edebilir;
2. Ürün uzun süreli, sürekli güç kaynağı gerektirir ve temas korozyonu veya zayıf temastan kaynaklanan sonraki arızaları tolere edemez;
3. 360° çok yönlü eğim algılaması gereklidir;
4. Uygulama ortamı, mekanik bilyeli anahtarların arızalanmasına neden olabilecek toz ve sıcak hava içerir;
5. Yüksek hacimli SMT üretimine uyum sağlarken hem prototip oluşturma hem de hata ayıklama gereklidir.
❌Projeniz aşağıdaki koşullardan herhangi birini karşılıyorsa bu ürünü önermiyoruz:
1. Hareketsiz güç tüketimi için katı gereksinimleri olan pille çalışan cihazlar;
2. Son derece düşük maliyetli, basit iç mekan kullanımı ve kısa hizmet ömrü için tasarlanmış tüketici ürünleri (standart bir mekanik küresel anahtar yeterlidir);
3. Gerilim dönüşümünün mümkün olmadığı, 3,3V veya 5V dışında besleme gerilimi olan cihazlar.1.
Model Seçerken Tuzaklardan Kaçınmanın İpuçları
Pilin şarjını hızlı bir şekilde boşaltabileceğinden statik akımı göz ardı etmeyin;
2. Güvenlik koruma mantığınıza göre doğru tetikleme açısını seçin; küçük tetikleme açısı gerektiren uygulamalar için 60°'lik modeli seçmeyin;
3. Asla 3,3V veya 5V'yi aşan güç vermeyin, aksi takdirde cihaz hemen yanacaktır.
Proje gereksinimlerinizi analiz ettiyseniz ancak hâlâ en uygun açı veya çözümden emin değilseniz deneme yanılma yöntemine başvurmanıza gerek yoktur. İster ev aletleri, tıbbi veya endüstriyel ekipman sektörlerinde Ar-Ge mühendisi olun, ister yüksek hacimli OEM alıcısı olun, bizimle iletişime geçmekten çekinmeyin. Örnek testler sağlayabilir, performans testi raporları sunabilir ve uygun tetikleme açısını belirlemenize yardımcı olabiliriz.
Sonuç olarak, fotoelektrik eğim anahtarının temel değeri, mekanik anahtarlarla ilişkili korozyon ve aşınmanın sorunlu noktalarını gideren temassız tasarımında yatmaktadır. Bilyeli anahtarlarda kontak hatasıyla uğraşıyorsanız bu ürünü değerlendirmeye değer. Ürün özelliklerini detaylı incelemek gerekirse datasheet linki aşağıda verilmiştir; Ürün seçimi için birebir teknik desteğe ihtiyacınız varsa lütfen ekibimizle iletişime geçmekten çekinmeyin.
Referanslar: Uluslararası Elektroteknik Komisyonu (IEC) 60947-5-3: Eğim Anahtarları için Teknik ve Uygulama Yönergeleri, 2021; Endüstriyel Elektronik Birliği (IEA) Fotoelektrik Eğim Sensörlerine İlişkin Güvenilirlik Testi Raporu, 2022; *Sensörler ve Aktüatörler Dergisi*: Ev Aletleri ve Tıbbi Cihazlar için Güvenlik Çözümlerinde Temassız Fotoelektrik Eğim Anahtarlarının Uygulanması, Cilt. 18, Sayı 2, 2023
